Klebstoffe für Consumer Electronics

Innovationen in Smartphones, Tablets, Wearables oder im Bereich Smart Home sind stark verbunden mit den Innovationen in der Klebtechnik. Klebstoffe begünstigen nicht nur die Miniaturisierung, sondern steigern auch die Leistungsfähigkeit und verbessern die Funktionalität und Zuverlässigkeit von Smart Devices.

Hightech-Klebstoffe kommen zum Beispiel für die Verklebung von Minilautsprechern, Kameramodulen und MEMS-Mikrofonen zum Einsatz. Auch für das Verkleben oder Abdichten von optischen, mechanischen oder elektrischen Sensoren werden Hightech-Klebstoffe verwendet.

DELO bietet für den Bereich Consumer Electronics eine Bandbreite an spezifischen Klebstoffen und Vergussmassen. Die Materialien sind auf ihren Anwendungsbereich optimiert und zeichnen sich durch eine hohe Feuchtigkeits- und Schweißbeständigkeit aus. Zudem erfüllen sie alle branchenüblichen Tests wie den Drop-Test oder die beschleunigte Alterung und sind auf höchste UPH ausgerichtet. Typische Produktgruppen für das Verkleben oder Abdichten von Bauteilen für Smart Devices sind DELO PHOTOBOND, DELO DUALBOND und DELO KATIOBOND.

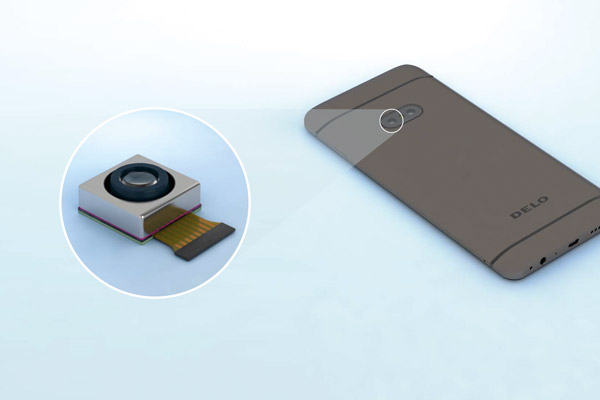

Kleben von Smartphone-Kameras oder XR-Cameras

Smartphones haben i.d.R. mehrere Kameras. Die Kameramodule sind heutzutage ultra-kompakt und beinhalten eine Vielzahl kleinster Komponenten. Zum Verkleben der einzelnen Bauteile bedarf es unterschiedlicher Klebstoffe. DELO hat ein breites Portfolio an Produkten, um für jede einzelne der über 30 Klebestellen die optimale Lösung zu bieten.

Für Linsenverklebungen sowie Active Aligment Prozesse hat DELO beispielsweise spezielle dualhärtende Produkte und Klebstoffe auf mCD- & VLT-Basis entwickelt. Sie lassen sich in unter einer Sekunde mit Licht fixieren sowie bei sehr niedrigen Temperaturen ≥ 60 °C aushärten und bringen Eigenschaften wie geringe Ausgasung, hohe Temperaturfestigkeit und Feuchtebeständigkeit mit. Für das strukturelle Verbinden und gleichzeitige elektrische Kontaktieren metallischer Bauteile (Grounding) eignen sich wiederum spezielle isotrop elektrisch leitfähige Klebstoffe aus der Reihe DELO DUALBOND und DELO MONOPOX. Sie sind für eine Aushärtung im Niedrigtemperaturbereich optimiert und machen Lötprozesse, die die temperaturempfindlichen Bauteile schädigen können, überflüssig.



Typische Klebstellen bei Kameramodulen

  • Gehäuseverklebung mit Active Alignment
  • Ausrichten und Verkleben von mehreren Kameramodulen zueinander
  • Aktuatorverklebung
  • Zugentlastung des FPC (Flexible Printed Circuit)
  • Grounding
  • Filterverklebung



Neue Anwendungen

  • Moving Iris
  • Periscope Camera



Eigenschaften der DELO-Klebstoffe für Smartphone-Kameras

  • Geringe Ausgasung, geringer Schrumpf
  • Fixierung in < 1s
  • Niedrigtemperaturhärtend bei ≥ 60 °C
  • Abgestimmtes Fließverhalten
  • Gute Haftung auf Substraten wie FR4, LCP und Keramiken
  • Hohe Drop-Test-Beständigkeit
  • Lösungsmittelfrei
  • Halogenfreiheit nach IEC 612409-2-21
  • PFAS-frei

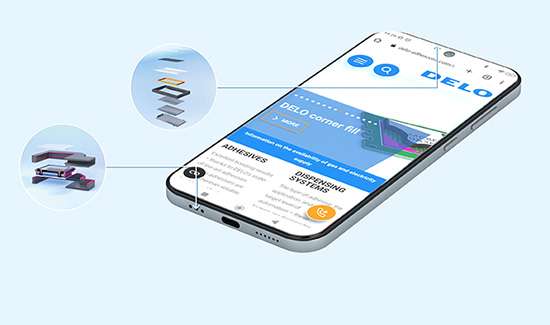

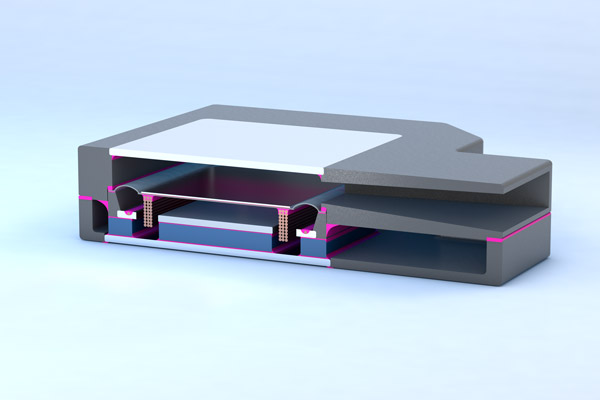

Klebstoffe für große und kleine Lautsprecher

Egal ob im Smartphone oder im Smart Home Lautsprecher: Lautsprechermodule bestehen aus einer Vielzahl an Komponenten, die die Klangqualität beeinflussen. So auch der Klebstoff, der die Komponenten fügt.

DELO hat für den Lautsprecher-Bereich spezielle Produkte entwickelt, die mit ihren abgestimmten Eigenschaften zur Verbesserung der Akustik beitragen. Die Klebstoffe erfüllen die technischen Anforderungen an eine hohe Leistungsdichte sowie eine hohe Temperaturfestigkeit und -beständigkeit und ermöglichen gleichzeitig eine schnelle und vollautomatisierte Fertigung.

Kleben von Sensoren in Smartphones & Co.

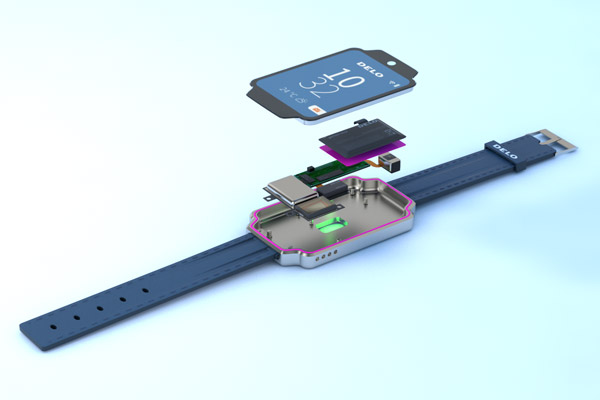

Smartphones und Smartwatches sind mit einer beachtlichen Menge an Sensoren ausgestattet. Dazu gehören Näherungs-, Umgebungslicht- oder Beschleunigungssensoren ebenso wie Bildsensoren oder MEMS-Sensoren.

Um die Sensoren zuverlässig zu verkleben und dauerhaft zu schützen, bietet DELO eine Vielzahl an Kleb- und Dichtmaterialien, die sowohl eine schnelle Vorfixierung erlauben (DELO DUALBOND), als auch für eine Aushärtung im Niedertemperaturbereich optimiert sind (DELO MONOPOX). Die DELO-Materialien zeichnen sich durch eine hohe Haftung aus und bestehen Tests wie MSL1 und Temperatur-Schock-Lagerungen. Neben den mechanischen Eigenschaften lassen sich auch die elektrischen / dielektrischen Eigenschaften bis in hohe Frequenzbereiche an die jeweilige Anwendung anpassen.

Zum Erzielen schneller Prozesse können darüber hinaus die Dosier- und Verfließeigenschaften der DELO Klebstoffe entsprechend eingestellt werden. Durch ihre Eignung für Sieb- und Schablonendruck-Verfahren erlauben die Materialien außerdem die Fertigung vieler kleinster Baugruppen auf Wafer-, Panel- oder Strip-Ebene.

Eigenschaften

  • Hohe Temperaturbeständigkeit
  • Niedriger Ausdehnungskoeffizient
  • Exzellentes Fließverhalten
  • Hohe Zuverlässigkeit

DELO-Klebstoffe für LED-Packaging

LEDs werden aufgrund ihres kleinen Formfaktors und ihrer hohen Effizienz breit eingesetzt – unter anderem als Umgebungslichter oder für Sensoren. Sie erlauben eine fortschreitende Miniaturisierung bei gleichzeitig flexiblem Design und vielseitigen Applikationen.

Bei der Herstellung von LED-Packages spielen funktionelle Klebstoffe eine zentrale Rolle. Sie sorgen für ein homogenes, brillantes Leuchten der Dioden und für eine schnelle Fertigung. DELO hat sowohl für das First-Level-Packaging als auch das Second-Level-Packaging eine Vielzahl passender Produkte entwickelt. Beim First-Level-Packaging werden die Klebstoffe in unmittelbarer Nähe zum LED-Halbleiter appliziert; beim Second-Level-Packaging geht es um das Fügen von Linsen, Deckscheiben oder Gehäusen, die um das LED-Modul herum eingesetzt werden.

DELO-Klebstoffe für die Optoelektronik umfassen transparente und ausgasungsarme ebenso wie spannungsausgleichende und elektrisch leitfähige Klebstoffe, vom Die-Attach bis zur strukturellen Verklebung. Auch optische Coatings mit individuell angepassten Eigenschaften in Bezug auf Transmission, Reflexion und Absorption sowie Vergussmassen zum Schutz von Sensor-Packages bietet DELO an. Je nach Bauteilgeometrie oder Substratkombination stehen Anwendern Produkte mit unterschiedlichen Aushärtungsmechanismen zur Verfügung.

Alle funktionellen Kleb- und Dichtstoffe von DELO aus der Reihe DELO PHOTOBOND, DELO DUALBOND und DELO KATIOBOND eignen sich insbesondere für hochautomatisierte und sekundenschnelle Prozesse mit hohen Durchsätzen.

Eigenschaften der Klebstoffe für LEDs

  • Ausgasungsarm
  • Sehr geringer Schrumpf
  • Optisch klar
  • Vergilbungsstabil
  • Reflow-stabil

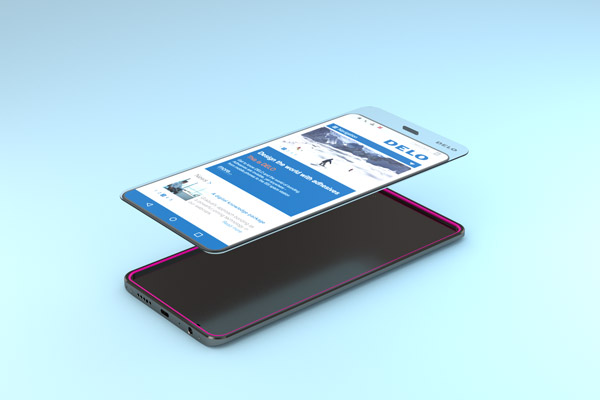

Klebstoffe für Displays von Klein bis Groß

Displays sind allgegenwärtig. Ob Smartwatch, Handy oder Tablet – um die Displays zuverlässig ins Gehäuse zu kleben oder um diese dauerhaft abzudichten und mechanisch zu schützen, bedarf es passender Kleblösungen.

Anwendungen

  • Smartphones
  • Tablets / Laptops
  • Wearables
  • TV
  • Kameradisplays
  • Navigations- und Entertainmentsysteme
  • Maschinen- und Anlagendisplays
  • Industrie PCs
  • Displays in Haushaltsgeräten (z.B. Küchengeräte, Waschmaschine)
  • Displayschutzgläser
  • Kantenbeschichtung OLED

Bei der Integration von Displays in Baugruppen kommt es vor allem darauf an, eine spannungsfreie und zuverlässige Verbindung zwischen Displayglas und Rahmen sowie den verschiedenen Materialien von Halterungen, Gehäusen oder bei aktiven Bauelementen herzustellen. Zudem können die Baugruppen aufgrund ihrer Größe häufig nur mit raumtemperaturhärtenden Klebstoffen verklebt werden.

DELO hat spezielle Klebstoffe entwickelt, die ein optimales Eigenschaftsprofil mitbringen und mit denen sich schnelle Fertigungsprozesse realisieren lassen. Bei den Klebstoffen handelt es sich u.a. um mit Licht voraktivierbare DELO PHOTOBOND Klebstoffe, die über Feuchtigkeit ausgehärtet werden und damit „curing on demand“ ermöglichen. Mit diesen Produkten lassen sich auch undurchstrahlbare bzw. opake Bauteile schnell und zuverlässig verkleben.

Eine weitere Möglichkeit für die Verklebung von Displayrahmen bieten die flüssigen Haftklebstoffe von DELO. Sie vereinen die Eigenschaften von industriellem Tape mit der einfachen und automatisierbaren Verarbeitung von Flüssigklebstoffen.



Typische Verklebungen

  • Strukturelle Anbindung Display an Rahmen und Gehäuse
  • Abdichtung von Gehäusen
  • Anbindung von Bedienelementen auf Display Schutzgläsern
  • Anbindung und Schutz diverser Bauteile wie COG / COF oder Flexleiter an Displays
  • Anbindung von Funktionsbauteilen an die Displaystruktur (Haptisches Feedback)
  • Anbindung diverser Bauteile in Head Up Displays

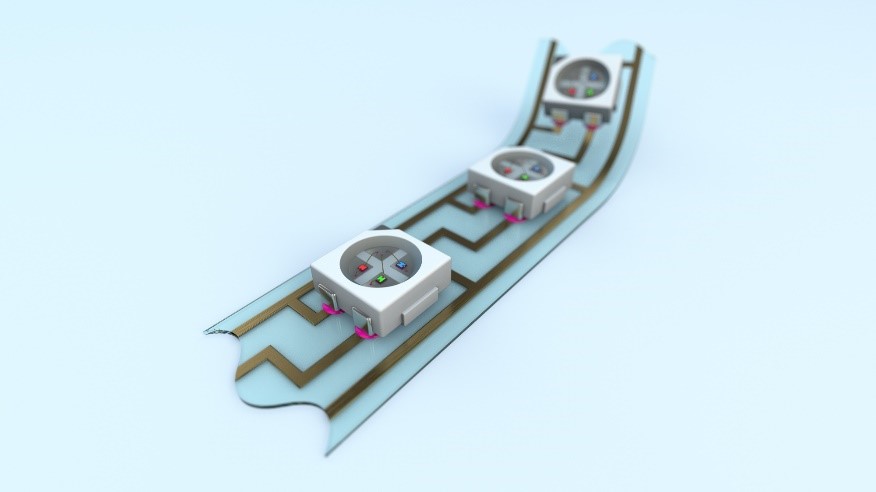

Flexible Elektronik

Flexible Elektroniken bieten in Hinblick auf Designfreiheit und damit verbundener Gewichts- und Kostenreduktion enorme Vorteile gegenüber konventioneller Elektronik auf klassischen PCBs.
Gerade bei Flexiblen Hybrid Elektroniken (FHE), deren hohe Funktionalität maßgeblich durch die Integration starrer SMD-Komponenten bestimmt ist, finden Klebstoffe einen breiten Einsatzbereich.

Auf flexiblen und/oder äußerst dehnbaren Trägerfolien werden komplexe Schaltungen durch das Bedrucken mit leitfähigen Silbertinten realisiert. Diese Substrate sind in der Regel sehr temperatursensitiv und daher für Lötprozesse schwer zugänglich. Zudem entstehen durch den nachfolgenden Einsatz hohe mechanische Anforderungen an die Schnittstelle Substrat/SMD-Komponente.

DELO bietet kompetente Lösungen für die elektrische wie auch strukturelle Verklebung elektrischer Komponenten (SMD) auf flexiblen Substraten.

Die elektrische Verbindung kann dadurch je nach Bauteilgröße und Prozess mit isotrop leitfähigen Klebstoffen (ICA) oder anisotrop leitfähigen Klebstoffen (ACA) erfolgen. Eine strukturelle Verstärkung durch einen nicht leitfähigen Klebstoff (NCA) stellt gerade im Verbund mit einem ICA eine etablierte Technik dar, um eine langzeitbeständige und äußerst zuverlässige Funktionalität zu gewährleisten.

Die Produkte DELO DUALBOND IC343 und DELO DUALBOND AD345 in Kombination werden bereits bei einer Vielzahl von Applikationen im Bereich der flexiblen Elektronik erfolgreich eingesetzt und zeichnen sich durch folgende Produkteigenschaften aus:

  • Schnelle Aushärtung bei niedrigen Temperaturen
  • Hohe elektrische Leitfähigkeit
  • Angepasste Flexibilität und mechanische Eigenschaften
  • Hochpräzise Nass-in-Nass Mikrodosierung (Jetting)
  • Gute Adhäsion auf einer Vielzahl von Substraten
  • Hohe Verträglichkeit mit Polyurethan-basierten Silbertinten
  • Optionale Lichtfixierung
